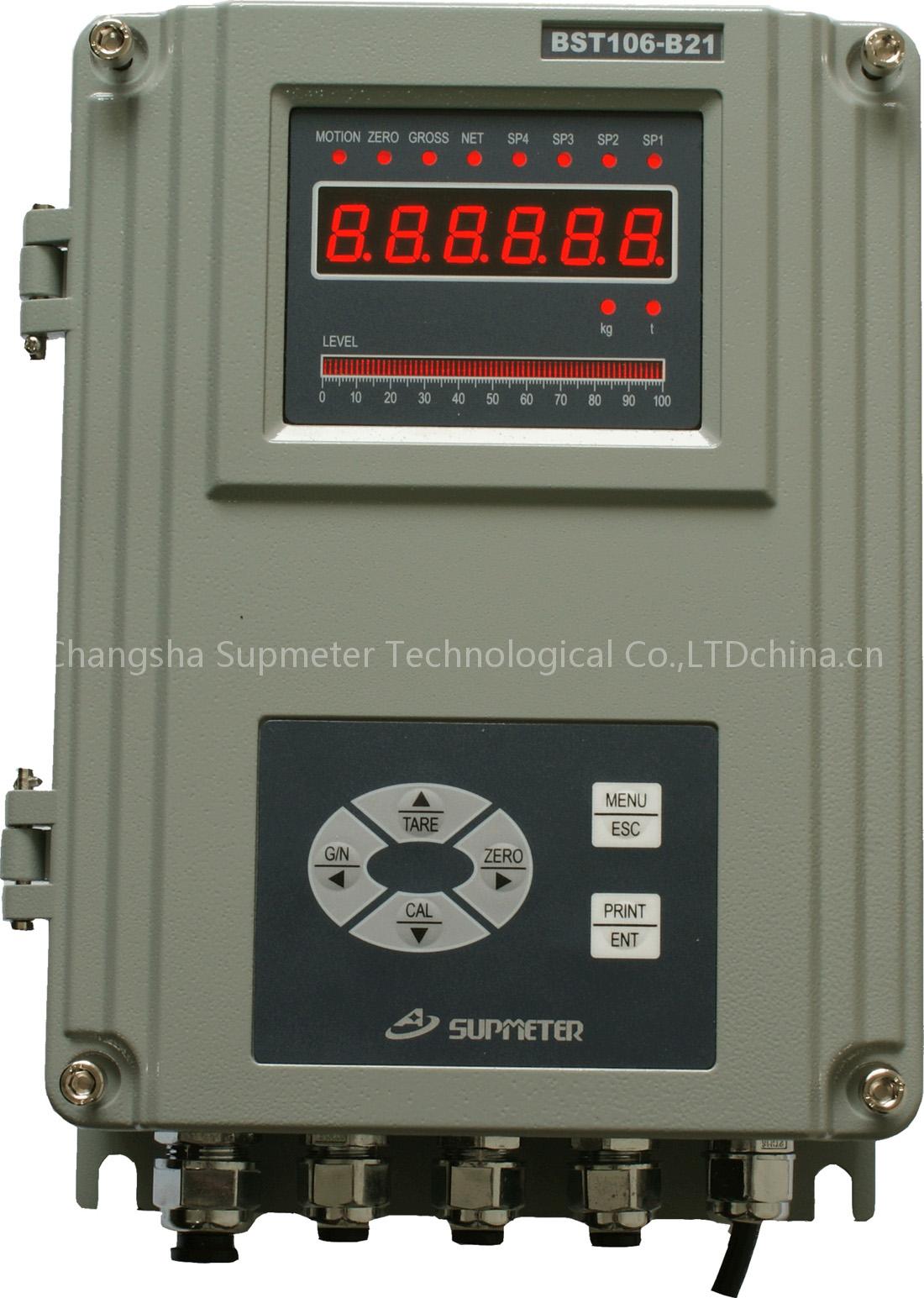

Hopper Weighing Controller

Hopper Weighing Controller BST106-B21 is mainly used for weighing systems of hopper scale, platform scale and so on. It adopts ∑-â–³ A/D conversion technology. Max. 8 loadcells are connectable. The functions of zero auto-tracking, key-locking & auto-locking, full digital setting & calibration, Net/Gross weight limit alarm, weight set-point alarm and so on are available.

Technical Specifications: 　 　　Power Supply　　　　　　　　　　　　　　　　　　　　　　　　　 　　　 Operating Voltage 1:AC220V,-15% to +10%.　　　　　　　　　　　　　　 　　　 Operating Voltage 2:AC85 to 264V.　　　　　　　　　　　　　　　　 　　　 Operating Frequency:50Hz,±2%.　　　　　　　　　　　　　　　　　　 　　　 MAX.Power:20W. 　 　Disply 　　　 6-bit red LED digital display and 1 red LED bar display. 　 　Keypad 　　　 6 keys forMenu&Shortcut operation with key tone.　　　　　　　　　　　 　　　 Key-Locking and Auto-locking.　　　　　　　　　　　　　　　 　 　Load cell Signal Input Interface(SENSOR/LOADCELL)　　　　　　　　　 　　　 Excitation Voltage Output:DC10V.　　　　　　　　　　　　　　 　　　 1 Weight Input Signal: 0~30mV or 0/4~20mA. 　　　 Wiring Modes: 6-wire, 4-wire and 2-wire. 　　　 Max.

Connection Number: 8 Loadcells (350Ω, 0.5~3.0mV/V). 　 　A/D Converter 　　　 24-bit ∑-â–³ADC. 　　　 Sampling Frequency: Max.

100Hz. 　 　Analog Signal Output Interface(AO) 　　　 1 Analog Output Signal: 4~20mA. 　　　 Accuracy: ±0.1%FS. 　　　Definable: Net/Gross Weight Signal Output. 　 　Relay Switch Signal Output Interface (DO) 　　　 4 Normally Open Relays or Transistor Switch Outputs. 　　　 Capacity of Relay Switch: AC250V/DC24V, 1A. 　　　 Capacity of Transistor Switch: DC24V, 500mA. 　　　 Definable: Net/Gross Weight Uppermost/Upper/Lower/Lowest Limit, Overload Alarm, Calibrating/Weighing State, DI1/DI2/DI3 Signal Output, Serial Port Set, NET(GROSS) ≥ Setpoint, SetpointA ≤ NET(GROSS) < SetpointB, etc. 　 　Switch Signal Input Interface (DI) 　　　 3 DI Switch Inputs. 　　　 Definable: Zero Calibration, Zero Operation, Tare Operation, Net/Gross Weight Display Operation. 　 　Digital Communication Interface (COM) 　　　 COM1: RS232/RS485. 　　　 COM2 Optional: RS485, Profibus-DP, Ethernet, CANBUS, Wireless Module (only for BST106-B21), etc. 　　　 Connectable: IPC/ PLC, Remote Display, Remote Operating Terminal, Serial Printer, Wireless Module, etc. 　　　 Power Supply Output: DC5V, 100mA.
